Elemento Garda S90 1600
Elemento Garda S90 1600
SKU:83E014
No se pudo cargar la disponibilidad de retiro
Elemento para serie GARDA S90 color BLANCO
Creado para las nuevas necesidades de la vivienda, Garda S/90 ofrece soluciones
inteligentes y flexibles. Su característica principal es el desarrollo vertical, que permite aprovechar los espacios más limitados. Disponible en siete modelos, puede combinarse con cualquier tipo de decoración.
PLUS

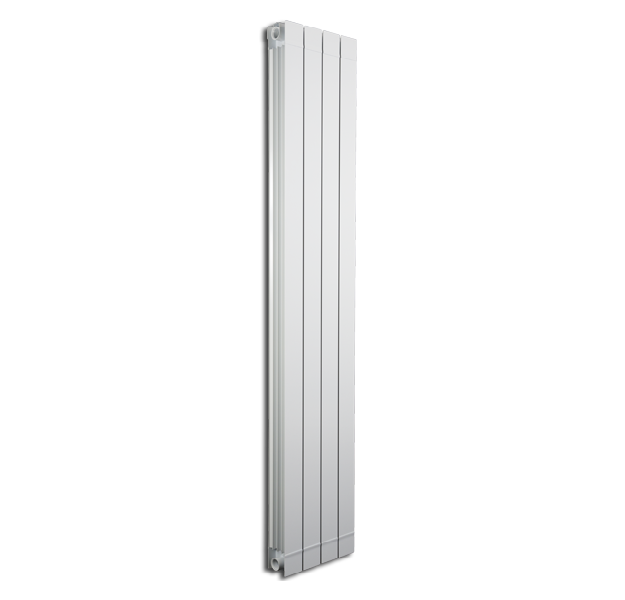

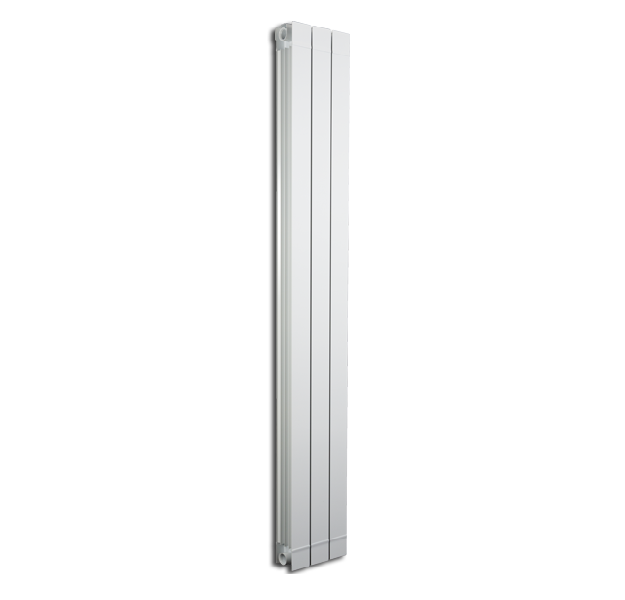

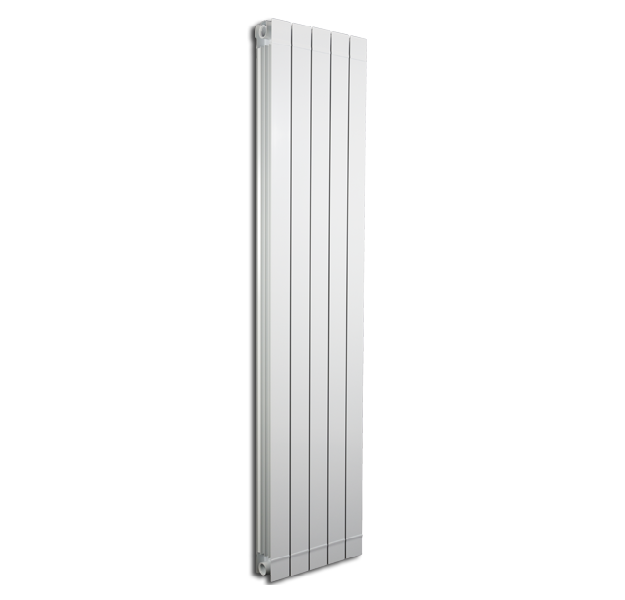

- Radiadores de 3, 4, 5 y 6 elementos.
- Modular: perfecto para cualquier espacio.
- 100% Fabricado en Italia.
- Inalterable en el tiempo gracias a la doble pintura: anaforesis y pulverización.
Todos los modelos GARDA S90 están garantizados 10 años desde la fecha de instalación, contra defectos de fabricación, con la condición de que se haya realizado escrupulosamente la instalación, según la vigente normativa y reglamentación respetando las prescripciones referidas a la instalación, la utilización y su correcto mantenimiento.
| Modelos | Profundidad (C) mm |
Altura (B) mm |
Distancia central (A) mm |
Longitud (D) mm |
Diámetros de conexión (pulgadas) |
Capacidad de agua (litros/secc) |
Salida de calor W/secc. (?T 30) |
Salida de calor W/secc. (?T 50) |
Exponente n |
Coeficiente (Km) |
|---|---|---|---|---|---|---|---|---|---|---|
| 900 | 90 | 996 | 900 | 80 | G1 | 0.43 | 90.9 | 182 | 1.3605 | 0.8886 |
| 1000 | 90 | 1066 | 1000 | 80 | G1 | 0.47 | 97.2 | 195 | 1.3630 | 0.9426 |
| 1200 | 90 | 1266 | 1200 | 80 | G1 | 0.55 | 111.3 | 223 | 1.3610 | 1.0864 |
| 1400 | 90 | 1466 | 1400 | 80 | G1 | 0.62 | 124.8 | 250 | 1.3600 | 1.2227 |
| 1600 | 90 | 1666 | 1600 | 80 | G1 | 0.70 | 135.9 | 275 | 1.3843 | 1.2260 |
| 1800 | 90 | 1866 | 1800 | 80 | G1 | 0.78 | 150.0 | 300 | 1.3570 | 1.4846 |
| 2000 | 90 | 2066 | 2000 | 80 | G1 | 0.86 | 159.5 | 324 | 1.3905 | 1.4083 |
Presión máxima de trabajo 1600 kpa (16 bar).
Ecuación característica según el siguiente modelo: ? = Km ?Tn.
Los valores de potencia térmica publicados son conformes a la normativa europea EN. 442-1:2014 y certificados Cetiat - Notified body ? 1623.
